5754 铝板带：高压 GIS 外壳的理想冲压材料
在电力传输和分配领域，气体绝缘开关设备 (GIS) 代表着可靠性、安全性和空间利用率的巅峰。这些关键系统将高压元件密封在一个充满绝缘气体（通常是六氟化硫 (SF6) 或现代替代气体）的环境中。GIS 完整性的核心在于其外壳——这一部件需要具备卓越的机械性能、耐腐蚀性和成形性。对于这种高要求的应用，5754 铝板带材已成为采用大批量冲压工艺的制造商的首选材料。

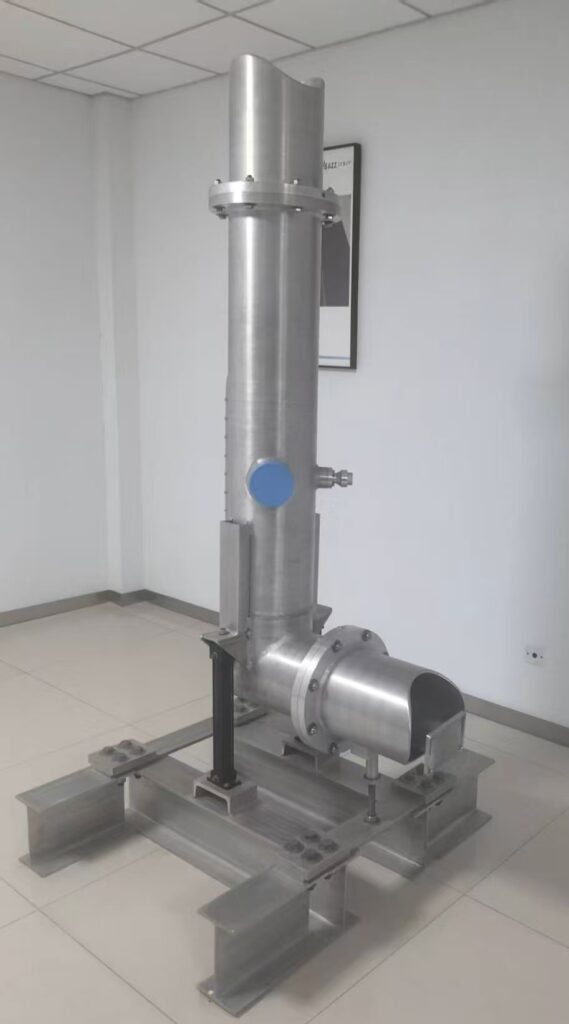

了解 GIS 外壳的要求
GIS 外壳远不止是一个简单的容器。它是一个压力容器，必须：
- 保持气密性：防止昂贵且高效的绝缘气体在数十年的使用过程中发生任何泄漏。
- 承受内部电弧故障：具有高机械强度，能够承受罕见内部电气故障产生的巨大能量和压力而不发生破裂。
- 耐环境腐蚀：可在各种气候条件下可靠运行，从沿海盐雾环境到高污染的工业区。
- 便于形成复杂几何形状：可加工成带有法兰、加强筋和连接点的复杂形状，以容纳各种内部组件和母线。
- 轻量化和长寿命：比钢制替代品轻得多，便于运输、安装和满足长期结构支撑要求。
为什么 5754 铝合金是最佳选择？
5754 铝合金是一种铝镁合金（属于 5xxx 系列），以其优异的强度和成形性而闻名。其性能完美契合 GIS 外壳冲压生产的严格要求。
5754铝合金的主要特性：
- 优异的耐腐蚀性：5754合金中的镁元素能够形成稳定的保护性氧化层，使其具有卓越的耐大气腐蚀性能，包括海洋环境。这使得许多应用无需涂漆或涂层，从而降低成本并简化工艺。
- 高强度重量比：5754铝合金强度高（典型抗拉强度为210-270 MPa），而密度约为钢的三分之一。这使得外壳既坚固又轻巧。
- 优异的成形性和深拉延性能：这是冲压加工中最关键的特性。H111和H112状态的铝合金通常以卷材形式供应，具有柔软且延展性好的特性，非常适合深拉延和复杂的冲压加工，不易开裂或过度减薄。
- 良好的焊接性：5754铝合金易于焊接，可使用MIG焊和TIG焊等传统焊接方法，这对于组装冲压外壳或连接配件至关重要。
- 非磁性和优异的导电性：铝作为一种非铁磁性金属，天然具有非磁性，可提供有效的屏蔽效果。其良好的导电性也有利于接地和涡流控制。
GIS 外壳的铝材规格和注意事项
在为该应用选择 5754 铝板带时，制造商主要关注以下几个关键参数：
- 状态：“H111”（退火并略微加工硬化）或“H112”（热加工后自然时效）因其最佳的成形性而成为首选。
- 厚度：通常为 2.0 毫米至 6.0 毫米，具体取决于额定电压和所需的机械强度。
